Błąd izolacji w skrzyni e-CVT Toyota Prius — jak sprawdza się megaomom i co dalej

W Toyota Prius (i innych hybrydach z przekładnią e-CVT) zdarza się usterka, której nie wykryjesz zwykłym skanerem OBD — chodzi o błąd izolacji obwodów wysokiego napięcia w skrzyni biegów. Na desce pojawia się kontrolka układu hybrydowego, auto może przejść w tryb awaryjny, a po zgłoszeniu objawów jedyną pewną metodą weryfikacji jest pomiar megaomom (rezystancji izolacji).

Objawy błędu izolacji w skrzyni

• Kontrolka Check Hybrid System lub komunikat o usterce układu hybrydowego
• Auto traci moc, nie wchodzi w tryb EV lub wyłącza napęd elektryczny
• Po zatrzymaniu i ponownym uruchomieniu błąd bywa chwilowy — wraca po rozgrzaniu lub pod obciążeniem
• Skaner pokazuje kody z grupy izolacji HV (np. P0AA6, czasem powiązane kody z układu przekładni)

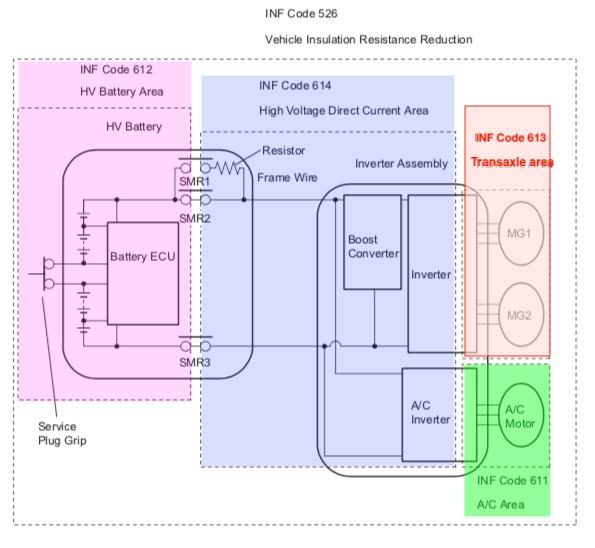

Wiele warsztatów zaczyna od baterii HV lub inwertera. Tymczasem źródłem problemu bywa przekładnia z silnikami-generatorami MG1/MG2 — ich uzwojenia pracują pod wysokim napięciem wewnątrz skrzyni.

Dlaczego tylko megaom — a nie zwykły multimetr?

Izolacja w układzie HV musi wytrzymać setki wolt. Zwykły multimetr mierzy przy zbyt niskim napięciu i nie wykryje mikropęknięć izolacji, które pod obciążeniem przewodzą prąd do masy. Megaom (megaomomierz) podaje wysokie napięcie testowe (zgodnie z procedurą producenta, zwykle setki voltów DC) i mierzy rezystancję między obwodem HV a karoserią.

W praktyce technik:

1. Odłącza / zabezpiecza układ HV według procedury Toyota
2. Mierzy rezystancję izolacji na wtyczkach skrzyni i powiązanych obwodach
3. Porównuje wynik z wartościami minimalnymi z dokumentacji serwisowej

Skaner OBD powie „błąd izolacji”. Megaom powie, gdzie izolacja pada — w skrzyni, baterii czy inwerterze. Bez tego zgadywanie kosztuje.

Najczęstsze przyczyny w Priusie

• Zanieczyszczony lub wilgotny olej przekładniowy — woda w ATF obniża izolację; często po wymianie uszczelki, pękniętym chłodniczku lub długim eksploatowaniu starego oleju
• Uszkodzone uzwojenia MG1 lub MG2 — przegrzanie, zużycie łożysk, zanieczyszczenia w skrzyni
• Korozja wtyczek HV przy przekładni — szczególnie w starszych Prius II i III po zimach z solą
• Wewnętrzne uszkodzenie izolacji po przebiegu 250 000+ km lub intensywnej jeździe miejskiej

Czy płukanie i wymiana oleju w skrzyni może pomóc?

Czasem tak — ale tylko w wczesnym stadium, gdy przyczyną jest zanieczyszczony olej ATF (np. emulsja wody, produkty zużycia), a uzwojenia nie są trwale uszkodzone. Wtedy spuszczenie starego oleju, krótkie płukanie zgodnie z procedurą i napełnienie oryginalnym olejem Toyota WS bywa wystarczające — pod warunkiem ponownego pomiaru izolacji megaomem po jeździe próbnej.

Jeśli po wymianie oleju izolacja wraca do normy — udało się uniknąć kosztownej naprawy. Niestety w większości przypadków, gdy błąd się utrzymuje lub wynik megaomu jest drastycznie poniżej normy, oznacza to uszkodzenie wewnętrzne skrzyni i konieczność jej remontu lub wymiany.

Wymiana skrzyni — kiedy nie ma innej drogi?

Gdy pomiar izolacji pozostaje poza normą po wymianie oleju, widać uszkodzenie wtyczek HV przy przekładni lub auto ma powtarzające się błędy pod obciążeniem mimo prawidłowej baterii i inwertera. W praktyce wymiana przekładni e-CVT bywa tańsza niż wielokrotne próby z niewłaściwą diagnostyką.

Czego nie robić przy błędzie izolacji?

• Nie kasować kodów bez pomiaru izolacji — błąd wróci
• Nie jeździć długo z migającą kontrolką HV — ryzyko uszkodzenia inwertera lub baterii
• Nie „zalewać” skrzyni olejem bez diagnozy — przy uszkodzonych uzwojeniach to nie naprawi izolacji

Podsumowanie

Regularna diagnostyka i świadoma eksploatacja pozwalają jeździć hybrydą bez niespodzianek. Jeśli masz pytania po lekturze — zobacz naszą ofertę serwisu hybryd lub skontaktuj się z nami.
